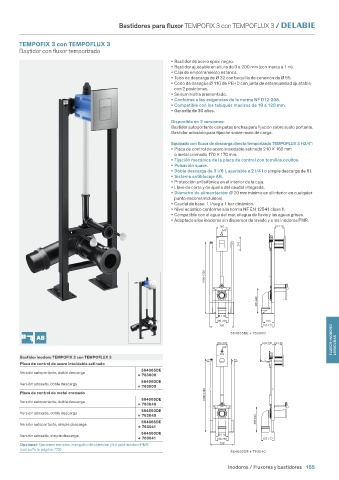

Page 167 - Grifería-Hospitalesy-Residencias-Tercera-Edad

Bastidores para fluxor TEMPOFIX 3 con TEMPOFLUX 3 /

TEMPOFIX 3 con TEMPOFLUX 3
Bastidor con fluxor temporizado

• Bastidor de acero epoxi negro.
• Bastidor ajustable en altura de 0 a 200 mm (con marca a 1 m).
• Caja de empotramiento estanca.
• Tubo de descarga de Ø 32 con boquilla de conexión de Ø 55.
• Codo de desagüe Ø 110 de PEHD con junta de estanqueidad ajustable
con 2 posiciones.
• Se suministra premontado.
• Conforme a las exigencias de la norma NF D12-208.
• Compatible con los tabiques macizos de 10 a 120 mm.
• Garantía de 30 años.

Disponible en 2 versiones:
Bastidor autoportante con patas anchas para fijación sobre suelo portante.
Bastidor adosado para fijación sobre muro de carga.

Equipado con fluxor de descarga directa temporizado TEMPOFLUX 3 H3/4":
• Placa de control de acero inoxidable satinado 210 162 mm
o metal cromado 170 170 mm.
• Fijación mecánica de la placa de control con tornillos ocultos.
• Pulsación suave.
• Doble descarga de 3 l/6 l, ajustable a 2 l/4 l o simple descarga de 6 l.
• Sistema antiblocaje AB.
• Protección antisifónica en el interior de la caja.
• Llave de corte y de ajuste del caudal integrada.
• Diámetro de alimentación: Ø 20 mm mínimo en el interior en cualquier
punto (racores incluidos).
• Caudal de base: 1 l/seg a 1 bar dinámico.
• Nivel acústico conforme a la norma NF EN 12541 clase II.
• Compatible con el agua del mar, el agua de lluvia y las aguas grises.
• Adaptado a los inodoros sin dispersor de lavado y a los inodoros PMR.
162 10-120
3/4"

210

1000-1320

300-620

Ø 110
180-230 165
FLUXOR-INODORO
350 157-177
564065DE + 763000
170x170 160-220 10-120 LAVACUÑAS
3/4"
Bastidor inodoro TEMPOFIX 3 con TEMPOFLUX 3
Placa de control de acero inoxidable satinado
564065DE
Versión autoportante, doble descarga
+ 763000
564060DE
Versión adosada, doble descarga
+ 763000
Placa de control de metal cromado 1000-1320
564065DE
Versión autoportante, doble descarga
+ 763040
564060DE
Versión adosada, doble descarga
+ 763040
564065DE 300-620
Versión autoportante, simple descarga
+ 763041
564060DE
Versión adosada, simple descarga Ø 110
+ 763041 180-230 157-177
Opcional: fijaciones murales, manguito de conexión y kit para inodoro PMR 350
(consulte la página 172)
564060DE + 763040
Inodoros / Fluxores y bastidores 165
